雷诺护垫防护在公路建设中有哪些应用？

雷诺护垫防护在公路建设中有哪些应用？

    雷诺护垫防护作为一种防护办法，最早运用于园林绿化、水利防护施工中，在公路建设的边坡防护中也开端运用。从该防护的特色、效果、施工设备、施工工艺等方面对雷诺护垫防护进行了具体论述，有较强的施工指导效果。

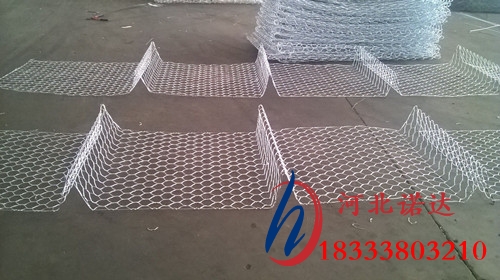

    雷诺护垫基材是由钢丝热轧镀锌后经过包塑复合而成的线材，经双拧结加工而成蜂巢形网孔，适用于光面爆破后无晦气构造面的弱一强风化硬质岩边坡，它具有延伸率低，抗拉强度高的长处，经过顶部、坡面锚固锚杆及横向衔接资料将雷诺护垫固定于坡面上。它改变了传统的山体挂网喷浆、浆砌片石防护在工程中存在的破坏植被、视觉效果差、不防震、不防冻等缺陷，适用于边坡防护、护岸等工程，它能有效地全体固坡，保护自然景观，提高施工进度，下降工程造价，构成山体滑落的屏障。

1、规划参数：

    本施工段边坡的边坡率为1:0.75，每级坡体高度十 m，雷诺护垫选用“格宾TRW B型”纺织网，绿色聚乙烯(树脂)保护膜，镀锌钢丝直径为2.6 mm，雷诺护垫尺度4mx4m，网眼尺度为边长十 cm的正六边形;锚杆注浆选用1:1的水泥砂浆，封锚选用1:3的水泥砂浆;锚杆选用直径16 mm的HRB335螺纹钢筋，距离为2.5 m，梅花型安置，锚杆长度分为lm和2m两种，间错安置，边部锚杆均为2 m.

2、施工设备：

    钢筋调直、焊接及切断设备，钢筋螺纹剥肋滚丝机。钻孔机具的挑选，要依据锚固地层的种类、锚杆孔径、锚杆深度以及施工场所条件等来挑选，岩层中选用MG-50锚杆钻机钻孔;在岩层破碎或松软饱水等易于塌、缩孔和卡钻、埋钻的地层中，主张选用潜孔锤跟管钻进技能。

3、施工工艺：

施工预备：

    挖方边坡开挖到挨近规划边坡线2.0-3.0 m时有必要选用预裂爆破或光面爆破，以保证坡面全体平整度;钻孔前，需对开挖面的岩土状况进行查看，断定钻进办法;铺网之前要查看坡体外表，铲除危石，丈量坡面尺度、地上高程、锚固点方位等目标。

锚杆孔丈量放线：

    格宾网防护请求依据边坡高度，开挖一级防护一级，钻孔前要按规划图请求，将锚杆孔方位精确丈量放线在坡面上，孔位差错不得超越t 50mm.锚杆的方位须按等分坡面长度的办法进行放样，如遇有刷方坡面不平顺或特别艰难场所时，在保证坡体安稳和构造安全的前提下，恰当放宽定位精度或调整锚孔定位。

钻孔：

    钻孔需运用直径50 mm脚手架杆搭设渠道，渠道要与坡面固定，满意相应承载才能和安定条件的请求，保证钻进进程的顺利进行。锚杆孔钻进施工中，要依据坡面测放孔位，精确装置固定钻机，调整机位，保证锚杆孔开钻方位的精确性;本段规划孔径为5 cm，孔深请求超越锚杆长度20 cm。

    钻孔请求干钻，制止选用水钻，以保证锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的戮结功能。钻孔速度依据运用钻机功能和锚固地层严格操控，避免钻孔歪曲和变径，构成下锚艰难或别的意外事故。

锚杆孔整理及查验：

    钻进到达规划深度后，持续稳钻1一2 min，然后用高压空气(风压0.2一0.4 MPa)将孔内岩粉及水体悉数铲除出孔外，以免下降水泥砂浆与孔壁岩土体的豁结强度。若遇锚孔中有承压水流出，可选用灌浆封堵二次钻进等办法处理。

    孔径、孔深查看通常选用规划孔径、钻头和规范钻杆在现场监理旁站的条件下验孔，请求验孔进程中钻头平顺推动，不发生冲击或颤动，钻具验送长度满意规划锚杆孔深度，退钻请求顺利，用高压风吹验不存在明显飞溅尘碴及水体景象，一起请求复查锚杆孔孔位、倾角和方位，悉数锚孔施工分项工作合格后，即可以为锚孔钻进查验合格。

锚杆体制造及装置：

    锚杆杆体选用中16螺纹钢筋，依照规划长度用钢筋切断机切断，并按请求在显露端套丝，装置前，要保证每根钢筋顺直、除锈、除油污。锚杆装置用人工慢慢将锚杆体放人孔内，然后用钢尺量出孔外显露的锚杆长度，核算孔内锚杆长度，差错操控在土50 mm范围内，保证锚杆在孔内的锚固长度。

锚固注浆：

    注浆选用二次高压劈裂注浆，一次常压注浆工作从孔底开端，实践注浆量通常要大于理论核算注浆量，或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的规范。如一次未注满或注浆后发生沉降，要补充注浆，直至注满停止，注浆压力不低子2.5 MPa，注浆完成后，插人止浆塞，紧固锚杆螺栓。注浆选用水灰比0.45一0.5，灰砂比为1:1的水泥砂浆，水泥砂浆强度为M30.

    二次注浆在一次注浆构成的水泥结石体强度到达5.0 MPa分段顺次由下至上进行。注浆结束后，将注浆管、注浆枪和注浆套管清洁洁净，一起做好注浆记载。

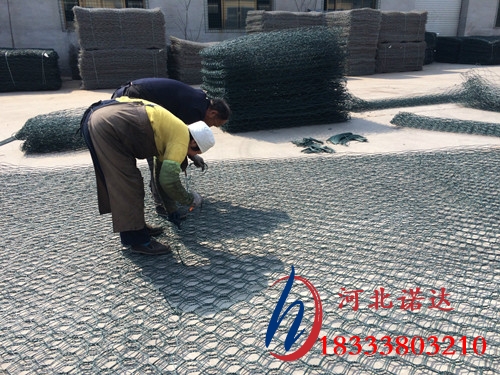

铺设雷诺护垫：

    锚杆孔砂浆体到达规划强度的75%后，即可进行挂网工作，挂网由坡体中部开端，向摆布两边延伸挂网，用厂家供给的专用紧固件与锚杆绑扎成一全体。留意一样的雷诺护垫要用同一质量扎线衔接;雷诺护垫的接长用专用的缝合绳，每隔20 cm顺着捆扎沿线绕周2次，然后再延伸捆扎;使雷诺护垫在顶部锚固锚杆、坡面锚固锚杆及专用衔接件的效果下，固定于坡面上，构成一个全体;装置结束后，查看锚固配件外表是否有损害，并选用刷防锈漆补救。

    运送石笼网垫用吊装设备，在无吊装设备环境下，可建立运送防护网的暂时轨道;坡体底部应将防护网用石料向内回包，回包直径不小于50 cm，在边部锚杆处封口后锚固，以到达透水、防滚落石及外因破损之成效。

封锚：

    封锚钢筋需调直后投人运用，选用6的HPB235热轧钢筋，长度30 cm，在每根锚杆处呈十字穿插，并与锚杆点焊成全体。

    封锚选用1:3的水泥砂浆，厚度大于锚杆显露长度，通常为5}8cm，平面投影呈圆形，封锚直径40 cm,请求封锚砂浆所用水泥为42.5号及以上的通常硅酸盐水泥，资料的各项批标要契合有关规范的请求，砂浆要选用搅拌机拌制，以保证封锚层的质量。

4、质盆检查及操控：

锚杆质量查验及操控：

    为保证锚杆孔位，开钻就位纵、横差错不得超越士50 mm，高程差错不得超越土十0 mm，如遇特别地势时，锚杆方位可依据坡面具体状况恰当调整;钻孔倾角和方向契合规划请求，倾角答应差错位土1.00，方位答应差错士2.00，通常与水平面呈50一巧“夹角。

雷诺护垫质量检查：

    雷诺护垫选用热轧镀锌钢丝，格宾TRWII型纺织网，绿色聚乙烯(树脂)保护膜，网格尺度为十 cm的正六边形，其技能规范履行GB/T 228-87,GB/T 2973-91.格宾镀锌钢丝直径为2.6~，请求抗拉强度大于等于400 MPa，其钢丝网线成分及技能履行目标GB/'I' 15939-94.钢丝保护膜请求抗拉强度大于等于26 MPa，伸长率大于等于240%(树脂180% )。对雷诺护垫的绑扎及接长状况需按总绑扎接头的20%进行抽样查看，合格率须大于90%，假如达不到规则请求，须进行全面从头绑扎处理。
